ST-SVG-低壓靜止無功發生器

  • 產品描述

產品概述:

目前在實際應用中,傳統無功補償采用的是慢速開關器材對電容器分組投切的方式,存在極差,補償精度差,響應速度慢。ST-SVG采用的是由高速開關器件產生補償電流的方式,不存在補償精度的問題,而且響應速度快。
ST-SVG系列低壓靜止無功發生器通過外部互感器CT,實時檢測電網電流或者負載電流,控制器通過快速傅里葉變換提取出負載的基波電流、各次諧波電流,通過dq旋轉坐標得到有功、無功、負序等數據,然后通過IGBT功率變換器產生與補償目標(諧波、無功、不平衡)大小相等相位相反的補償電流注入電網,實現對電網側的電能質量改善功能。

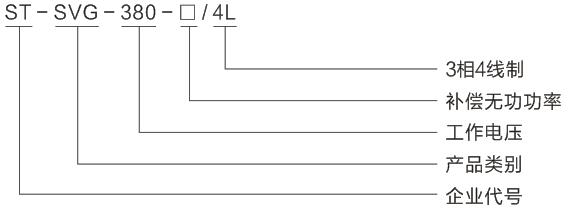

型號說明:

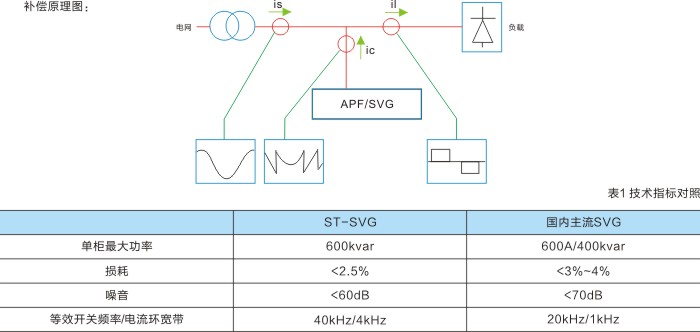

ST-SVG工作原理:

        ST-SVG通過外部互感器CT,實時檢測電網電流或者負載電流,控制器通過快速傅里葉變換提取出負載的基波電流、各次諧波電流,通過dq旋轉坐標得到有功、無功、負序等數據,然后通過IGBT功率變換器產生與補償目標(諧波、無功、不平衡)大小相等相位相反的補償電流注入電網,實現對電網側的電能質量改善功能。

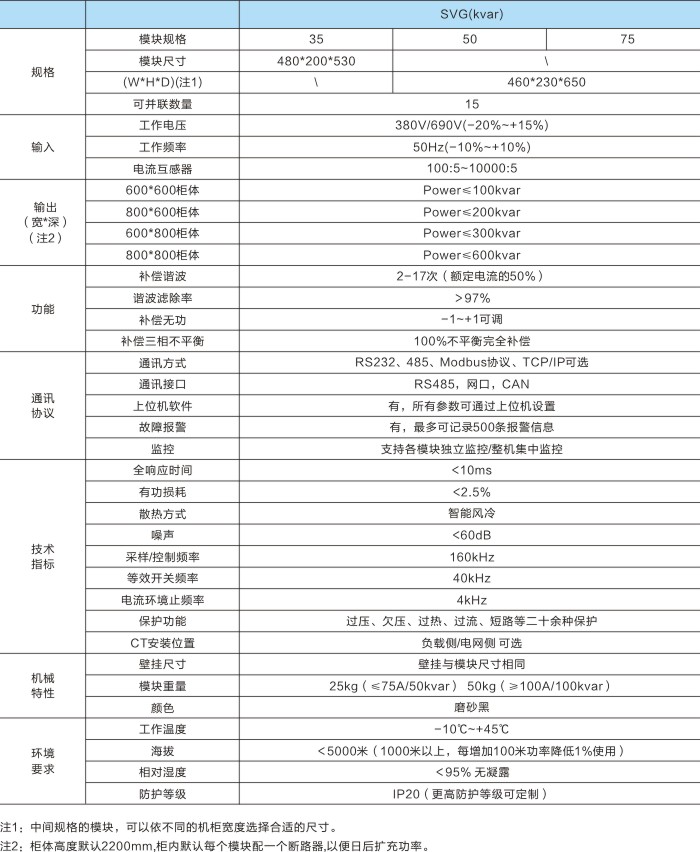

性能指標:

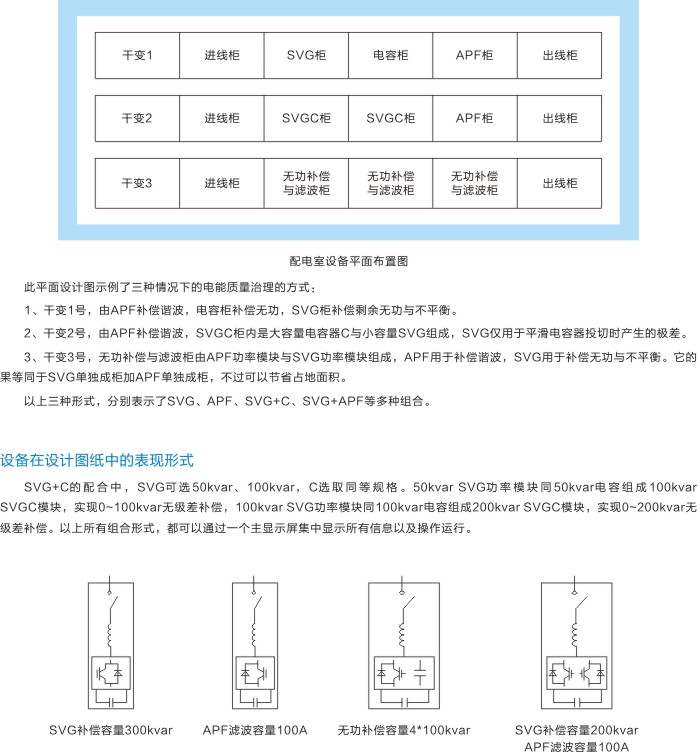

設計院上圖:
